悬空水泥篮 - 弃置水泥塞最佳解决方案

分享
微信
新浪微博
QQ
QQ空间
豆瓣网
百度贴吧
产品编码 产品编码：Y30001
规格描述 最大刚体外径 2.28"，3-1/2"-5-7/8" 钻杆，6"-16" 井眼通用，工作温度 180°C
长描述#1 机械锁定，自动激发，操作简便，安全可靠。
长描述#2 非金属材质为主，易钻除。
长描述#3 若意外激发，可实时现场复位
工作原理优势特性规格参数工艺应用作业程序

悬空水泥篮工艺，通过泵送自动激发式过钻杆悬空水泥篮至设定井深位置，然后，在裸眼（大尺寸套管）内自动激发，弹性篮笼伸展、匹配、支撑，固定于井壁，双层篮布形成实体承托。然后，再通过循环泵注方式，完成弃置水泥塞作业。自动激发后，双层篮布将注入的水泥浆与井筒内其它液体有效隔离开来，充分保障水泥浆悬空，静置侯凝，并最终成功封堵。


产品技术手册下载 -

Y30001_悬空水泥篮（彩页）-弃置水泥塞最佳解决方案.pdf

  • 结构紧凑，操作简便，无需现场组装，钻具入井至设计深度后，直接将悬空水泥篮整体纳入钻具内部，循环泵送到位即可；

  • 无需任何辅助工具或服务工具支持；

  • 机械自锁机挚，不出钻具不会激发，泵送到位后自动激发释放；

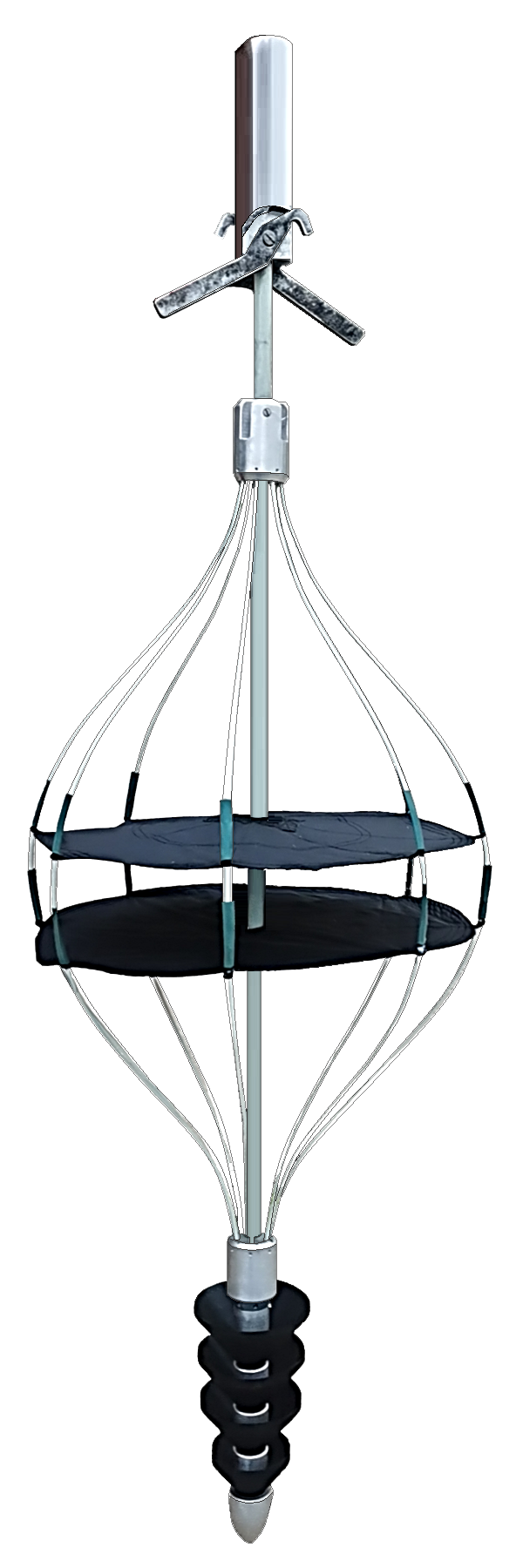

  • 机械止退机挚，水泥篮激发后，弹性篮笼张开，匹配井壁，有效支撑，且不会因外力作用而回缩；

  • 胶塞导引设计，钻具内泵送通过性更好，液体间隔离效果更优。

  • 双层篮布设计，强度更高，隔离承托效果更优。

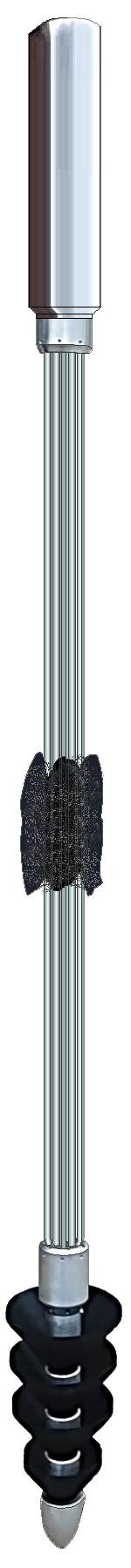

  • 释放前（收缩状态）篮布位置最大外径小于刚体最大外径，入井过程中，有效保护篮布不受磨损；

  • 非金属材质为主，易钻除；

  • 全尺寸通配，一个悬空水泥篮通用全尺寸钻具与裸眼（套管）；

  • 完美支持“一趟多塞”，一趟钻可投入多个悬空水泥篮。

产品编码


Y30001

产品名称


悬空水泥篮

工作温度

oF (oC)

356.0

(180.0)

刚体最大外径

in (mm)

2.280

(57.9)

释放前篮布位置最大外径

in (mm)

1.350

(34.3)

释放后篮布位置最大外径

in (mm)

18.110

(460.0)

钻具适用范围

in (mm)

3-1/2" - 5-7/8"

(88.9 - 149.2)

井眼适用范围

in (mm)

6" - 16"

(152.4 - 406.4)

最大许可泵送排量

bpm (l/min)

9.4

(1500)

释放前泵送排量 (推荐)

bpm (l/min)

3.1

(500)

锁定方式


机械锁定，若意外释放，可实时现场复位

释放方式


自动激发

胶翼配置 (3-1/2" - 5-7/8")

in (mm)

5.512+3.543+5.512+3.543

(140.0+90.0+140.0+90.0)

胶翼配置 (3-1/2" - 5-1/2")

in (mm)

5.197+3.543+5.197+3.543

(132.0+90.0+132.0+90.0)

送入筒外径

in (mm)

2.750

(69.85)

送入筒顶部挡板外径

in (mm)

7.677

(195)

送入筒长度

in (mm)

50.0

(1270)

铝含量

lbs (kg)

4.60

(2.09)

低碳钢含量

lbs (kg)

0.66

(0.30)

总重量

lbs (kg)

10.13

(4.60)

是否可钻


非金属材质为主，易钻除


* 联系耀盛顺科技可获得更专业的技术支持。

井眼弃置需要进行水泥塞封堵，传统弃置水泥塞解决方案为：悬空水泥塞工艺。就是将配置好的隔离液和水泥浆泵入井下设定位置，隔离液充当承托，阻止水泥浆置换，然后，静置侯凝，形成封堵。实践证实，悬空水泥塞工艺，作业成本高，施工复杂，且封堵效果不理想。统计资料表明，超过 50% 的悬空水泥塞作业因复杂井况失败，尤其是大斜度井和水平井作业，不可控风险更高。


为有效解决弃置水泥塞的悬空封堵问题，耀盛顺科技推出全新解决方案：悬空水泥篮工艺。

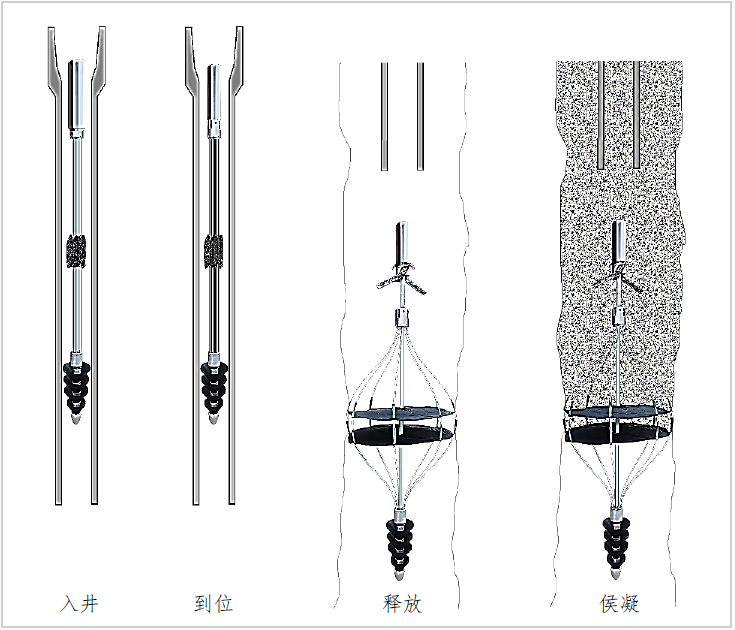

  1. 钻具入井至设计井深；

  2. 悬空水泥篮纳入钻具；

  3. 泵送悬空水泥篮入井；

  4. 到位前，降低泵速，小排量继续顶替；

  5. 悬空水泥篮出钻具，随即自动激发，弹性篮笼伸展、支撑，固定于井壁，篮布形成实体承托；

  6. 依据固井设计，完成泵注水泥塞作业；

  7. 短起，循环清洗钻具，侯凝；

  8. 起钻，转入后续作业。
